Как сделать картофелекопалку для мотоблока своими руками?

Виды картофелекопалок для мотоблока МТЗ

Такие устройства обычно относятся к одной из двух разновидностей:

1. Стержневой механизм. Он состоит из металлического лезвия, которое по виду напоминает штык лопаты. Из его верхней части выходит несколько расходящихся металлических прутьев. Это лезвие поддевает землю ниже, чем расположены клубни. Далее смесь земли, клубней картофеля и камней постепенно перемещается на прутья. В результате земля осыпается, картофель остаётся на них. Далее он перемещается назад по мере движения и падает на землю.
2. Вибрационный механизм состоит из лемеха и решётки. Лемех представляет собой горизонтальный нож, который взрезается в землю ниже, чем расположены клубни. Далее картошка попадает на решётку, которая сильно вибрирует. В результате земля падает на землю, комья разбиваются и тоже просыпаются сквозь прутья решётки. Картошка постепенно перемещается назад и падает на землю.

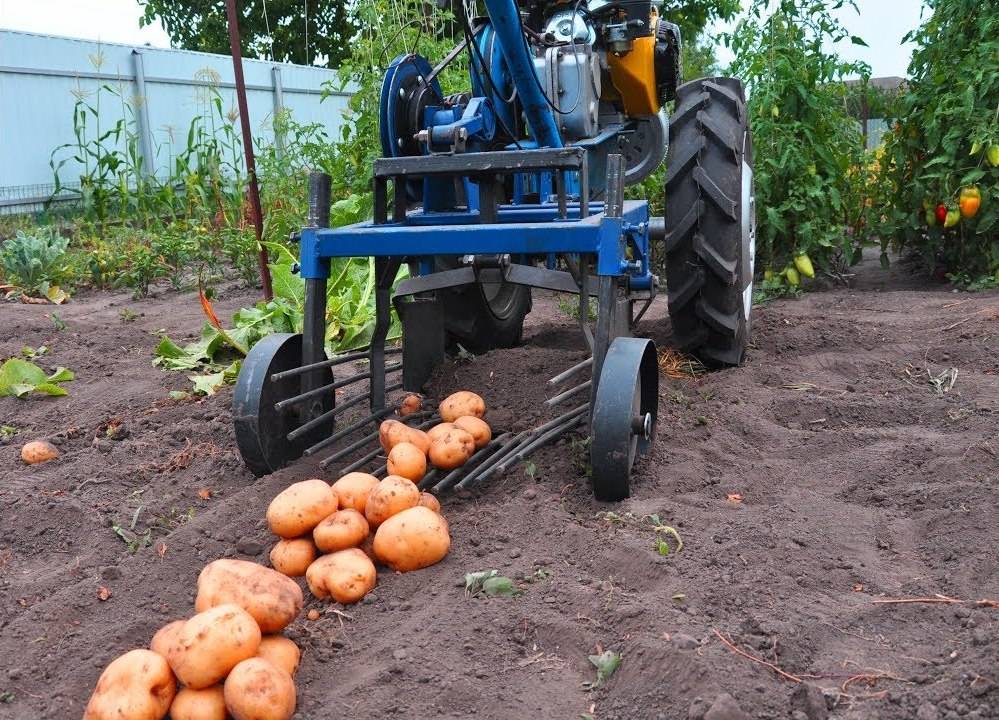

Вибрационная картофелекопалка

На заметку. Второй тип картофелекопателя является более мощным и демонстрирует более качественную работу, по сравнению с первым.

Для работы с таким мотоблоком нужны следующие модели навесок:

1. Прицепной картофелекопатель ККМ-1 – это механизм вибрационного вида. Эта машина хорошо работает на лёгких или почвах средней плотности. Весит она 40 кг, имеет размер захвата, равный 37 см. Скорость работы может достигать 0,2 га в час. Лезвие работает на глубине, не превышающей 20 см.

Интересно. Эта картофелекопалка для МТЗ может быть использована не только для картофеля, но и при сборе лука, свёклы и других корнеплодов.

КВМ-3 также является картофелекопалкой грохотного типа

Её важной особенностью является способность работать на плотных почвах. Для того, чтобы использовать данное устройство, потребуется присоединить к нему дополнительный нож

Этот механизм имеет вес, равный 39 кг

Производительность данной модели – до 0,2 га в час, размер захвата равен 37 см. КМ-1 также можно эффективно использовать как на лёгких, средних, так и на тяжёлых и плотных почвах. В последнем случае рекомендуется картофелекопалку использовать на второй скорости. В этом случае ширина захвата – 44 см. Максимальная глубина погружения в землю равна 18 см. КМ-1 весит 38 кг. Модель «Полтавчанка» обычно используется для обработки участков, которые имеют площадь, не превышающую 2 га. Её используют на среднетяжёлых грунтах. В этой модели предусмотрена возможность регулировки высоты колёс. Производительность не превышает 0,2 га. Захват равен 39 см. Вес этого устройства составляет 35 кг

Этот механизм имеет вес, равный 39 кг. Производительность данной модели – до 0,2 га в час, размер захвата равен 37 см. КМ-1 также можно эффективно использовать как на лёгких, средних, так и на тяжёлых и плотных почвах. В последнем случае рекомендуется картофелекопалку использовать на второй скорости. В этом случае ширина захвата – 44 см. Максимальная глубина погружения в землю равна 18 см. КМ-1 весит 38 кг. Модель «Полтавчанка» обычно используется для обработки участков, которые имеют площадь, не превышающую 2 га. Её используют на среднетяжёлых грунтах. В этой модели предусмотрена возможность регулировки высоты колёс. Производительность не превышает 0,2 га. Захват равен 39 см. Вес этого устройства составляет 35 кг.

Картофелекопалка ККМ-1

Но картошку, перед тем как выкопать, необходимо изначально посадить. Лопатой это делать долго, потому есть потребность в автоматизации этого процесса. Для этого необходима картофелесажалка.

От производителя

Официально от производителя картофелесажалок не предусмотрено сморгонским заводом. Однако благодаря универсальности МТЗ-09Н всегда можно подобрать продукцию других производителей.

Картофелесажалка КСП-02

Аналоги

Принцип работы этой картофелесажалки основан на переднем плуге, который выкапывает борозды для посадки картофеля, затем через определенный шаг времени транспортная лента кладет картофель в землю, а потом два диска в конце закапывают борозду. Благодаря этому можно посадить картошку любых размеров на фиксированную глубину.

От производителя

Создание картофелесажалки значительно облегчило трудозатратную работу фермеров. Конструкторы предусмотрели универсальность крепления, поэтому устройство можно крепить и на мотоблок, и на минитрактор. Моделей сажалок существует много. Все имеют различный принцип действия, формы и, соответственно, удобство в использовании.

Картофелесажалка для мотоблока МТЗ КСМ-1

Виды

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Транспортерная картофелекопалка

Другая модификация — транспортерная картофелекопалка. Транспортерный агрегат устанавливается на средние и тяжелые мотоблоки. По своим характеристикам схож с вибрационным устройством. Отличие заключается в том, что картофель движется и очищается от прилипшей земли по транспортерной ленте, а не собирается на вибростол. Такой вид копалки более практичен, чем вибрационный, но его использование целесообразно лишь для тяжелых почв.

Транспортерная лента чаще изготавливается из прутьев. Но применима также стальная сетка, есть модели с резиновой лентой на тканевой основе. Движение транспортера осуществляется при передаче крутящего момента от вала мотоблока через редуктор, цепи, зубчатые передачи.

Транспортерная картофелекопалка не повреждает клубни, легка в эксплуатации, агрегатируется с мощными мотоблоками и мини-тракторами. Промышленные образцы имеют следующие технические характеристики:

• габаритные размеры — 1140х740х47 мм;
• вес — 36 кг;
• скорость — 2 км/ч;
• глубина прокапывания — 20 см;
• ширина захвата — 53 см.

Самостоятельное изготовление транспортерной картофелекопалки после изучения схем работы заводских машин возможно, если мастер обладает опытом проведения подобных работ. Каждый мастер может проявить инженерную смекалку и внести в конструктивное решение свои элементы, чтобы усовершенствовать готовое изделие. Общая инструкция по сборке выглядит так:

• сварка каркаса рамы из стального квадратного профиля и уголков;
• изготовление из толстой листовой стали ножа-лемеха;
• установка валов для транспортерной ленты;
• сборка конвейерной ленты;
• монтаж кронштейнов и креплений для редуктора и зубчатой передачи;
• установка транспортерной ленты и механизмов;
• установка лемеха.

Транспортерная картофелекопалка

Копалки для картофеля такого типа устанавливают на средние и тяжёлые тяговые устройства. Внешне конструкция похожа на вибрационный агрегат. Различие заключается в очистке клубней от грунта: после извлечения из земли картошка попадает на подвижное полотно, которое удаляет землю и перемещает овощи к накопителю. Транспортный механизм состоит из приводных и холостых звёздочек, гибкой сетки.

Самостоятельное изготовление возможно в условиях хорошо оснащённых мастерских. Порядок действий:

1. Собирают раму (из профильной трубы или швеллера) с опорами и лемехом.
2. На каркас монтируют систему привода транспортёра (валы, шкивы, звёздочки, зубчатые передачи).
3. Собирают гибкое полотно из отдельных звеньев диаметром 6 мм, устанавливают его на опорные поверхности.
4. Крепят колёса и приёмный бункер.

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Для уборки картофеля на малых и средних участках используют мотоблок. Картофелекопалка для мотоблока — обязательное оборудование в данном случае, ведь сельскохозяйственные работы немыслимы без специального инструмента, приспособлений и техники. Тяжелые времена ручного труда остались в прошлом.

Любая модель картофелекопалки имеет однотипный принцип работы. Описать ее принцип следует так: зубцы или прутья, погружаясь в землю, достают на поверхности клубень за клубнем. Из гнезда поднимается каждая картофелина, которую собирают вручную очень быстро.

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Необходимые инструменты и материалы

Чтобы изготовить самостоятельно картофелекопатель для мотоблока «Салют» вибрационного типа, потребуются следующие инструменты:

1. Кувалда или любой имеющийся тяжелый молоток.
2. Электрическая дрель со сверлами в комплекте.
3. Сварочный аппарат.
4. Болгарка (угловая шлифовальная машина).
5. Набор ключей разных размеров, уровень, штангенциркуль, маркер по металлу.

Из материалов требуется подготовить:

1. Профиль из металла (швеллер 8).
2. Сталь листовая – подойдет толщина примерно 8 мм.
3. Прутья диаметром около 10 мм из железа или стали.
4. Уголок металлический.
5. Железная труба для изготовления стоек.
6. Колеса – резиновые или металлические, 2 шт.
7. Цепь
8. Крепежные детали – пластины, болты и гайки, диаметр – 10 мм.

После подготовки необходимых инструментов и материалов приступают непосредственно к сборке устройства. Подойти к процессу следует вдумчиво и не торопясь – качественно выполненная картофелекопалка проработает не один год и позволит сэкономить массу времени, нервов и финансов.

Конвейерная копалка для тяжелых тяговых устройств

Для больших площадей обработки требуется более производительное оборудование. Система копки для картофеля, построенная по принципу конвейера, позволяет механизировать процесс сбора. Предназначена она для тракторов среднего и тяжёлого классов. Собранные плоды накапливается во вместительном бункере либо загружаются непосредственно в грузовую машину. Клубни после очистки можно сразу закладывать в овощехранилище.

Изготовить конвейерный комбайн кустарным способом не получится. Большое количество деталей и компонентов невозможно сделать самостоятельно. Комбайны тяжёлого класса производят крупные предприятия, которые выпускают сельхозтехнику. Использовать специализированное оборудование ввиду высокой цены, могут только большие хозяйства.

Ручной окучник: как сделать своими руками в домашних условияхОкучник для картофеля – незаменимая вещь в хозяйстве. Технический прогресс давно шагнул далеко вперед, появилось…

Применение механизированного инструмента при выкапывании картофеля упрощает физический труд фермера, экономит время и деньги. Изготовить простую «самоделку» можно, даже имея минимальный опыт работы с металлом.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Картофелекопалка для мотоблока Нева

Мотоблок Нева поможет не только посеять и ухаживать за картошкой. Он ещё поможет и выкопать из земли её.

Есть несколько вариаций картофелекопалок.

Вибрационная картофелекопалка

Картофелекопалка

Первая из них вибрационная в основе его работы стоит режущий нож и решётка (грохотный механизм).

При помощи шарикоподшипников через приводной ремень создаётся вибрация грохота относительно ножа.

После обработки земли остаётся только собрать их с земли.

Данный вид оборудования так же отличается следующими преимуществами:

• Очень часто данная модель применяется при уборке чеснока, свеклы или лука.
• Глубину, на которой следует копать, можно с лёгкостью регулировать.
• Скорость движения во время работы в среднем составляет 1-2 км\ч.
• Одновременно выкапывается один ряд плодов.

Картофелекопатель навесной КНМ

Картофелекопатель навесной КНМ

Их работа заключается на достаточно простой схеме. Полоз позволяет направлять работу устройства, а лемех позволяет выкапывать картофель и регулировать уровень наклона.

Затем эта конструкция соединяется с мотоблоком и приводится в действие.

Максимально полоз можно опустить на 22 см в землю. А ширина захвата регулируется вплоть до максимальных 25 см.

Существенным минусом является тот факт, что регулировку придётся проводить вручную.

Картофелекопатель серии КВ-2 и КВ-3

Картофелекопатель КВ-2

Картофелевыкапыватели серии КВ-2 или КВ-3 являются более простыми модификациями, которые предназначены для мотокультиваторов «НЕВА» МК70 и МК80Р.

Они просто выкапывают картошку при помощи специального конусного приспособления. При этом скорость движения может достигать от 2 до 5 км\ч. Что в два раза быстрее, чем в вибрационных.

Но и результат здесь не много хуже, поскольку картофель не полностью очищается от остатков почвы.

В заключение о картофелекопалках

Трудоёмкость ручного процесса и автоматизированного просто несравнима. В этом и плюс всей техники, которая изобретается. Она предназначена для автоматизации и облегчения нашего повседневного труда.

В своём большинстве случаев картофелекопалки просты и интуитивно понятны. Для обращения с ними нет необходимости проходить какие-то курсы. Однако навыки обращения с данным видом техники всё-таки необходимы.

Уборка картофеля мотоблоком Нева

Уборку картофеля следует проводить исключительно в сухом грунте. Поскольку в этом случае не происходит налипание грязи на нож. Иначе он просто засорится и перестанет функционировать.

Во всём остальном её работа интуитивно понятна.
