Автоматический полив в теплице своими руками с видео и фото

Капельный полив из бочки для теплицы: залог хорошего урожая на многие годы

Для правильного развития растений и гарантированного получения хорошего урожая следует правильно организовать полив в теплице. Капельный полив из бочки является наиболее приемлемым вариантом для теплиц. Устройство можно приобрести в комплекте или выполнить самостоятельно из готовых комплектующих материалов. Рекомендации по выбору составных элементов системы и последовательность ее монтажа подробно описаны в данной статье.

Как сделать полив: варианты системы полива на даче (прочитать подробнее)

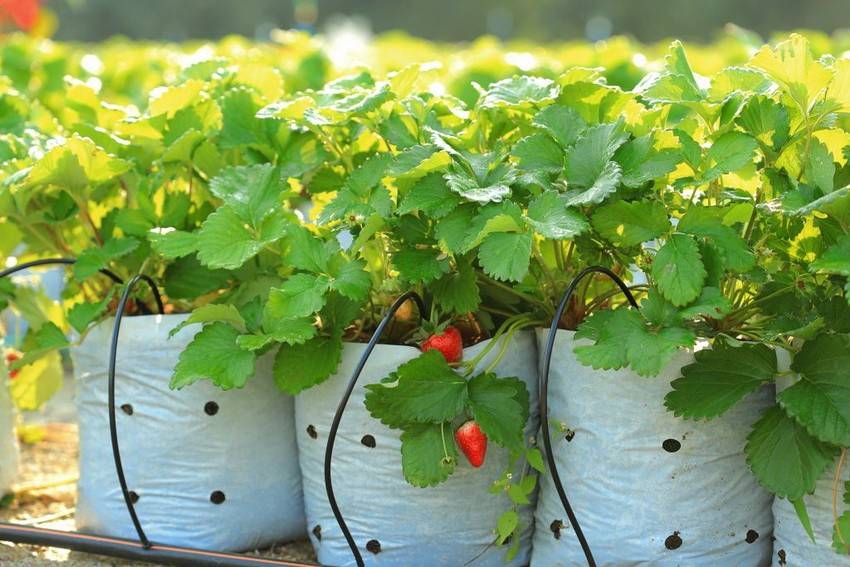

Капельный полив является наиболее эффективным и экономичным для орошения теплиц.

Как сделать автополив в теплице из пластиковых труб своими руками

Чтобы сделать автоматический полив теплицы своими руками, на лист бумаги наносят схему. По приведенным размерам производят просчет необходимого материала. Для обустройства капельного полива потребуются:

магистральный водопроводный кабель;
пластиковая труба;
дозаторы;
переходники;
краники.

Подготовив материал, подводят необходимые коммуникации: водопровод и электричество. Некоторые автоматические системы работают автономно от батарейки или на солнечном источнике питания. Пошаговая инструкция по обустройству автополива теплицы из пластиковых труб:

Подготавливают участок для установки емкости под воду. Делают каркас под парапет из деревянного бруса 10*10 см. Поверх настилают доски 10-15*5 см. Высоту рассчитывают самостоятельно от 1 м до 2 м.
Устанавливают бочку. Подключают магистральный кабель при помощи переходников для капельного орошения. Если предусмотрен автополив, его устанавливают рядом с бочкой и подключают в систему водоснабжения. Монтируют фильтр и краны

Стрелки на кране указывают на направление воды, важно правильно расположить фильтр
В пластиковой трубе проделывают отверстия с шагом 15-30 см. Подключают ее к магистральному кабелю при помощи переходников для капельной системы орошения

Соединение пластиковых труб к магистральному проводу производят при помощи фитингов

В проделанные отверстия на пластиковой трубе вставляют уплотнители. Затем монтируютт старт-коннектор с краником. Далее устанавливают гибкие трубки и отводят их к растениям. Обустроив каждую грядку краником, можно регулировать интенсивность полива разных культур

Внимание! Следует учитывать давление водопровода. Если емкость для забора воды расположена высоко, под небольшим напором бочка останется пустой, поэтому предусматривают установку насоса

Капельный полив из бочки для теплицы: принцип работы системы

Капельное орошение впервые было использовано в 1950 году в Израиле. Для данной местности был характерен дефицит воды, поэтому ученые пытались отыскать способ орошения растений при минимальных затратах водного ресурса. Как показала практика, данный вариант полива позволял экономить не только воду, но и трудовые ресурсы, а также способствовал повышению урожайности на 30-40%.

Принцип работы капельного полива основан на подаче воды в небольших количествах прямо к корневой системе растения.

Для теплиц наиболее целесообразно организовать систему капельного полива из бочки. Она состоит из накопительной емкости, магистрального трубопровода и отводящих шлангов с капельницами. Все элементы соединяются с помощью фасонных комплектующих: уголков, тройников, соединений с краном, ремонтных фитингов.

На заметку! Чем меньше фасонных деталей задействовано в системе, тем выше напор воды.

Принцип действия такого орошения состоит в следующем. От накопительной емкости через фильтр отводится магистраль, к которой присоединяются отводные трубопроводы, располагающиеся по всей длине грядок. В них равномерно вдоль всего изделия выполнены отверстия диаметром 3-8 мм для капельниц, через которые жидкость просачивается к корням растений. Для создания напора емкость должна располагаться на некоторой высоте от 0,5-3 м. Так обеспечивается самотечный полив. Если напора недостаточно, тогда следует установить погружной насос для капельного полива из бочки.

Для создания напора воды в магистральной трубе системы необходимо устанавливать емкости на небольшой высоте или использовать насос.

Систему можно автоматизировать, установив контроллер, который позволит осуществлять полив в определенное время с необходимой интенсивностью. К тому же установка нескольких таймеров на некоторых участках сети позволит создать определенный режим полива индивидуально для каждой группы растений.

Виды автоматических систем полива и их устройство

Существует три типа автополивочных систем, которые можно создать самостоятельно: внутрипочвенный, капельный и дождевой. Любой из вариантов подходит как для обеспечения влагой теплицы, так и для орошения грядок в открытом грунте. У каждого типа свои конструктивные и эксплуатационные особенности, достоинства и недостатки.

Капельная

Эта разновидность считается наиболее экономичной и прогрессивной для выращивания тепличных культур. Её изобрели агрономы из Израиля для достижения высокого урожая при дефиците водных ресурсов. Работать подобная система может как от электропитания, так и в автономном режиме.

Схема работы автополива проста: от источника по трубопроводам влага направляется к лентам с капельницами. Маленькие капли воды увлажняют корневую систему каждого растения. Дополнительно по магистралям к насаждениям проводится доставка жидкой подкормки.

Трубопровод от источника доставляет воду для увлажнения корневой системы

небольшой напор воды (экономия до 30% по сравнению с обычным поливом);
«адресная» доставка влаги и удобрений к каждому кусту, что не даёт распространяться сорным травам;
редкое рыхление из-за отсутствия спёкшейся корки на почве.

При наличии таймера и контроллера система будет работать полностью на автомате, а вода подаваться в нужное время.

Создать подобную систему несложно своими руками, а для экономии вместо специальных дозаторов использовать медицинские капельницы.

К недостаткам капельного устройства можно отнести требовательность к чистоте воды. Здесь обязательна установка фильтра. Иначе частички ила будут оседать на стенках труб, что быстро приведёт поливочную систему в негодность.

Дождевание

Обычно такие системы применяют для орошения клумб и газонов, но возможно установить подобную конструкцию и в теплице. Она подойдёт для полива овощных культур и не слишком нежных цветов.

Процесс подачи влаги напоминает искусственный дождь. Вода под напором фонтанирует из дождевальных форсунок, дробиться на капли и выпадает на грунт и кусты растений. Разбрызгиватели находятся на уровне почвы или монтируются под крышей теплицы.

Дождевальные форсунки дробят воду на капли, имитируя дождь

К преимуществам системы дождевания относят:

равномерное распределение воды и попадание влаги на необходимую глубину, что не позволяет подгнивать корневой системе растений;
повышение жизнедеятельности полезных микроорганизмов в почве;
создание комфортного для тепличных культур микроклимата;
возможность покрытия больших площадей.

Дождевание снижает температуру в теплице, что препятствует испарению влаги в жаркие дни.

Есть у дождевального метода орошения и свои недостатки:

риск избыточного увлажнения в теплице;
солнечные ожоги на листьях растений в ясные дни (особенно на нежных лепестках цветов);
необходимость стряхивания капель воды с каждого куста;
неэффективное использование воды вследствие испарения до попадания на почву;
невозможность применения устройства для внесения подкормок.

В идеале для теплиц дождевальную систему стоит использовать в комплекте с капельной либо внутрипочвенной.

Меньше минусов у аэрозольной системы дождевания. В этом случае отверстия в распылителях меньшего размера, что позволяет избегать крупных капель, обжигающих растения в солнечную погоду. Но здесь обязательно нужен мощный двигатель и качественные магистрали, ведь напор воды для проталкивания через крошечные отверстия форсунок должен быть сильным. Так, давление в трубопроводе должно достигать 30–50 бар.

Подземное (внутрипочвенное) орошение

Схема подобного поливочного устройства схожа с капельной системой. Но магистрали прокладывают под землёй так, чтобы влага подходила к самым корням тепличных «обитателей». Вода из накопительной ёмкости или водопровода попадает в увлажнители — перфорированные трубы. В домашних условиях их заменяют на пластиковые бутыли с отверстиями в днище.

Магистрали внутрипочвенной системы прокладывают под землей

Такое устройство позволяет эффективно развиваться многолетним, а также капризным и чувствительным культурам.

Плюсы внутрипочвенного орошения на этом не заканчиваются. К ним относят:

дополнительную аэрацию земли;
простоту и дешевизну монтажа;
малый расход воды;
стабильную влажность атмосферы теплицы.

Система может быть полностью автоматизирована или работать в режиме полуавтомата, когда основная ёмкость или даже вкопанные увлажнители наполняются водой вручную.

Из минусов можно отметить:

при неправильном монтаже возможно перенасыщение почвы водой, ведущее к загниванию корней;
дефицит влаги, при котором зелёные насаждения вянут и сохнут.

Внутрипочвенный полив

Этот вид полива отличается от обычного капельного только глубиной залегания водопровода. Подобный способ известен с древних времен – для этого использовались гончарные трубы. Сегодня его применяют как на крупных сельхозугодьях, так и небольших дачных участках.

Монтаж системы подземного полива

Вода к корням растения поставляется с помощью трубок, снабженных отверстиями. Так как верхний слой практически не увлажняется, то корка на нем не образуется, и постоянного рыхления грунт не требует.

Еще одно преимущество метода – минимизация потери влаги, используемой в процессе испарения. Внутрипочвенный полив позволяет поддерживать и более благоприятный воздушный и тепловой микроклимат на грядках.

1Так же, как и в предыдущем случае, для монтажа системы потребуется накопительная емкость (бочка) с краном для перекрытия воды. Для создания напора ее устанавливают на высоте 1-2 м.

2Потребуются также 20-40-миллиметровые трубы из ПВХ и соединительные элементы (тройники и переходники).

3В трубопроводе проделываются через каждые 20-40 см круглые по 2-3 мм или щелевидные отверстия чуть меньшей ширины (1-2 мм) длиной 5-10 мм.

4Расход воды должен быть небольшим – 0,1-0,3 л в сутки. Для этого требуется минимальный напор.

5Для защиты от мелких частиц мусора, способных забить систему, в начале трубопровода (внутри бочки) устанавливают фильтры. Использовать можно как сетчатые, так песчаные или гравийные.

6Глубина закладки трубопровода в грунт – 20-30 см. Минимальное расстояние между ними 40-90 см. Выше закладывать трубы не стоит, иначе вода будет просачиваться наружу, и грунт быстро покроется коркой.

7Так как на тяжелых суглинистых почвах вода уходит как в глубину, так и по сторонам, расстояние между соседними трубопроводами можно сделать чуть больше. На рыхлых песчаных почвах, когда влага проходит в основном вглубь, между соседними трубопроводами расстояние должно быть минимальным.

8Этот параметр во многом зависит и от вида орошаемых культур. Так, для земляники, корни которой уходят неглубоко, расстояние между трубами выбирается в 40-60 см. Для поливки деревьев оно равняется 70-90 см.

9Определить расстояние для конкретных культур можно опытным путем. Закопайте один-два трубопровода рядом с грядкой и через пару дней копните лопатой в 2-3 местах. Почва в этом месте должна быть чуть влажной.

10На сухих песчаных почвах, чтобы драгоценная влага не уходила на большую глубину, под трубы укладывается пленка шириной 10-20 см.

11Подавать воду в трубы-увлажнители нужно под небольшим напором при расходе воды 0,1-0,3 л/с.

12Чтобы отверстия увлажнителей не забивались мусором, частицами почвы или илом, нужно подавать воду в них через сетчатые, гравийные или песчаные фильтры.

13Так же, как и в обычной капельной системе, систему подземного (внутрипочвенного) полива можно снабдить насосом и таймером для обеспечения автоматического снабжения водой в заданное время.

При использовании подземных систем полива желательно использовать специальные шланги с гербецидной пропиткой. Она не позволяет корням растений пробиться во входные отверстия.

Полив дождеванием

В теплице с автоматическим поливом, методом дождевания можно успешно выращивать влаголюбивые культуры. Система этого типа подойдет для огурцов, они любят влажный воздух и отсутствие сквозняков. Не сложно собрать эту модель системы автоматического полива в своей теплице. Нужно посчитать необходимую длину труб, количество кранов и форсунок-распылителей.

Распылители (форсунки) охватывают площадь большого радиуса. Систему труб для подвода воды чаще располагают в верхней части теплицы. Источником является бочка, на выходе которой установлены:

насос для подачи воды под давлением;
кран;
фильтр;
таймер.

Для организации поливов методом дождевания подойдут трубы диаметром 22-25 мм, их нужно монтировать под крышей теплицы. С одной стороны трубу через компенсирующую петлю и муфту, соединяют с главной трубой, идущей от источника воды, с другой стороны на трубу ставят заглушку. Форсунки-распылители устанавливают на трубу с нужным шагом.

Биологические основы орошения

Суть ее в том, что полив ведется капельками воды, она попадает непосредственно в прикорневую зону каждого отдельного растения. Не опасайтесь, что не все корни растения окажутся во влажной зоне. При таком поливе образуется не увлажненный конус, а большая сфера.

Система дает огромные преимущества: экономится вода, трудовые ресурсы, увеличивается урожай. Исчезают сорняки, которым просто не достается воды, нет эрозии почвы. Болезни, распространяющиеся за счет влаги на листьях растений (например, фитофтороз), при капельном поливе исчезают. Теперь можно ожидать прироста урожайности процентов на 70.

Позволяет выращивать овощи с минимальным расходом воды

Об эффективности говорит тот факт, что в Израиле полив сельхозкультур открытого и защищенного грунта исключительно такой. Причем малюсенький Израиль с территорией в четверть Ростовской области кормит свои 8 млн жителей, являясь крупным сельхозэкспортером.

Автоматический капельный полив для теплицы из бочки

Использовав автоматику, можно смонтировать полив теплиц без вашего участия, что предполагает бесперебойную подачу воды в указанное время, определенной продолжительности и с необходимым интервалом. После того как установлены емкость и фильтр, выполнен узел подкормки, приступают к монтажу автоматики.

Автоматический полив в теплице предполагает использование таймера или контроллера. Устройство работает от батареек и осуществляет управление системой полива, что предполагает запуск и остановку процесса орошения согласно выбранной программе. Для больших теплиц выполняется монтаж конструкций с высокой степенью автоматизации. Такие устройства контролируют температуру окружающей среды, влажность почвы. Контроллер может быть оснащен функцией учета количества жидкости, прошедшей через него.

Использование автоматики для полива значительно облегчит жизнь владельцу теплицы.

Для капельного полива из бочки для теплицы купить таймер можно механический или электронный. Первый тип, работая на пружине, создает непрерывную подачу воды до 24 часов. Все показатели вносятся вручную на некоторое время. Электронные таймеры позволяют полностью автоматизировать оросительную систему. Режим программируется на неопределенное время. Последняя модель таймера оснащена 16 командами, что позволяет создать индивидуальный режим полива для нескольких категорий растений.

Конструкция

Система орошения в теплице состоит из таких компонентов:

фильтр. Без него маленькие отверстия поливочных устройств быстро забьются грязью;
система трубопроводов или шлангов для доставки воды к поливочным устройствам. Для объединения труб в разветвленную сеть потребуются тройники, уголки (отводы), муфты и пр.;
регулирующая арматура

Важно не путать с запорной: последняя может работать только в полностью открытом или полностью закрытом виде и не предназначена для регулирования напора (в таком режиме быстро изнашивается);
поливочные устройства. Это дождевальные головки и капельные ленты

Последняя, комплектуется переходником для подсоединения к трубе (старт-коннектор) с запорным краном или без такового;
главный элемент автополива — электронный контроллер, осуществляющий управление системой;
буферная емкость.

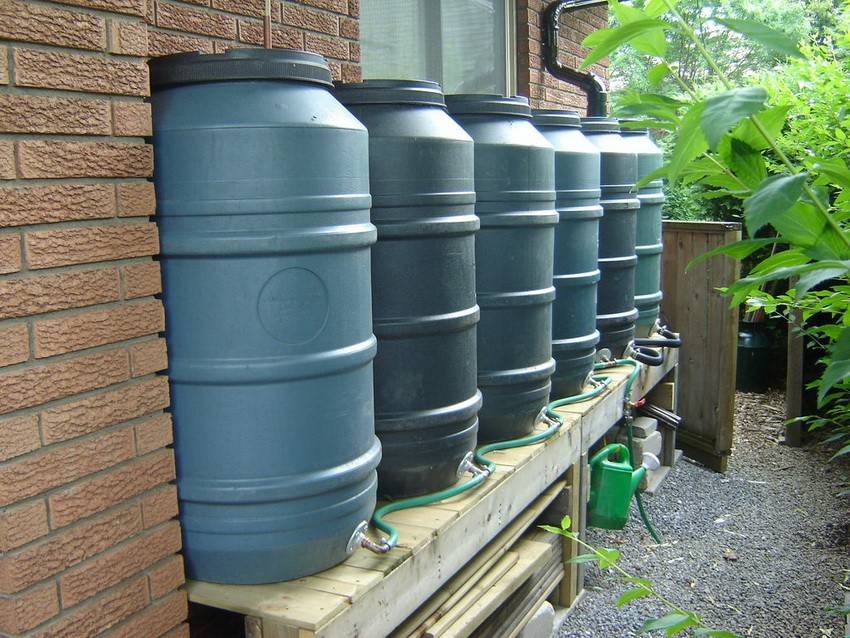

Наличие буферной емкости желательно, даже если к участку подведен централизованный водопровод, аргументы такие:

в емкости вода перед оросительными работами нагреется до комфортной для растений температуры. Полив холодной жидкостью непосредственно из водопровода или скважины, приведет к заболеванию растительности;
запас воды пригодится на случай отключения трубопровода или на время ремонта скважинного насоса;
есть возможность собирать дождевую воду, соединив с емкостью водосточные желоба на крышах теплицы и ближайших строений.

В капельных системах приподнятая над землей бочка обеспечивает необходимое давление.

Из чего состоит капельный полив: основные элементы устройства

Отдельные элементы для капельного полива и цена на них

дисковый фильтр;
магистральная труба;
механизм для обогащения воды питательными компонентами;
капельные ленты;
старт-коннекторы для подсоединения капельных лент;
разветвители для капельных лент;
заглушки для лент.

Набор комплектующих для поливочной конструкции

Капельная лента представляет собой шланг, по которому движется вода. При этом жидкость очищается с помощью разных фильтров. Определяя, какая лучше лента – нужно учитывать определенные характеристики

Важно провести расчет длины капельной ленты, а также толщину ее стенок. От этих параметров зависят условия эксплуатации

Имеет значение и расстояние между лентами. При этом лучшая лента зависит от сроков созревания растений.

Специальная лента в бухте для самостоятельного монтажа системы

Необходимо знать, как смонтировать ленту своими руками. На патрубке устанавливается капельная лента, которая затягивается специальной гайкой. Чтобы выполнить монтаж подобной конструкции применяются фитинги. Именно с их помощью осуществляется разветвление. Чтобы выполнить полив ленточный, подобная конструкция должна монтироваться так, чтобы отверстия в ней размещались сверху.

Комплектация с фитингами

к устаревшим технологиям относится лента лабиринтного типа. По всей длине сформирован непрерывный лабиринт, по которому перемещается вода. Такой вариант можно приобрести недорого;

Если даже просмотрев видеоурок, вы не рискуете браться за изготовление системы самостоятельно, то можно купить в магазине уже готовый набор для полива. Там на выбор вам предложат большое количество различных по сложности систем авто-капельного полива.

Предлагаем ознакомиться: Витекс священный препараты на его основе

Известные системы авто- капельного полива:

Леруа Мерлен;
Аквадуся;
Водомерка;
Гардена;
Жук;
Ардуино;
Синьор Помидор.

Лучшая из всех вышеперечисленных – система полива Gardena.

Лучшие системы полива от ёмкости

Капельный полив Cicle Жук от ёмкости Автомат

В комплект поставки входит помпа с электронным таймером, а также магистральный шланг, отводы и капельницы. Набор монтируется очень просто. Для организации капельного полива понадобится емкость, установленная на высоте от 1 до 2 м над уровнем земли. Черные шланги из полиэтилена исключают опасность зацветания воды.

Характеристики:

Уход за 60 растениями.
Для уличного использования.
Подача воды из бочки помпой.
Таймеры отсрочки старта.
Для площади 18 м2.

Смотрите видео о товаре

Плюсы Капельный полив Cicle Жук

очень простой монтаж;
комплектация достаточная, ничего докупать не нужно;
в комплекте прижимы для магистрального шланга к земле;
детализированная и понятная инструкция.

Минусы Капельный полив Cicle Жук

без смазки сложно вставлять капельницы в трубки;
прочность фитинговых соединений вызывает сомнения;
недостатки, связанные со сроком службы таймера.

Вывод. Набор понравится огромному количеству пользователей. Он быстро собирается, отказоустойчив, может использоваться как на открытом воздухе, так и в помещениях.

Расширительный комплект для капельного полива Cicle Жук

Если у пользователя уже есть набор Cicle Жук, но его возможностей уже недостаточно для обслуживания возросшего числа растений, расширительный комплект станет идеальной покупкой. В него входят магистральный и расширительный шланги, тройники, уголки и заглушки для организации сети подачи воды, а также капельницы. С применением комплекта у пользователя не возникнет никаких проблем. В нем есть даже привычные прижимы для удобного размещения магистрального шланга на земле.

Характеристики:

Стандартизированные комплектующие, соответствуют базовому набору.
Дополнительно обслужит 20 растений.
Черные шланги для исключения зацветания воды.

Плюсы расширительного комплекта для капельного полива Cicle Жук

надежность;
привычные конструкционные решения;
простота сборки.

Минусы расширительного комплекта для капельного полива Cicle Жук

краны не предназначены для частой перерегулировки;
при установке расширительного комплекта рекомендуется поднимать выше емкость с водой;
толщина стенки капельных шлангов меньше, чем в аналогичных элементах базового набора.

Вывод. Набор предназначен для тех, у кого уже есть базовый комплект системы капельного полива. Он позволяет по простой и знакомой схеме значительно расширить площадь орошения и обслужить больше растений.

АкваДуся Набор капельного полива Start ЖКИ

У данной системы капельного полива масса преимуществ. У пускового устройства управления помпой есть удобный дисплей для простой и наглядной настройки параметров. Набор максимально расходует до 280 л жидкости в час. Подача воды осуществляется из емкости, поднятой на уровень в 20 см от земли.

Характеристики:

Таймеры интервалов запуска, 6, 12, 24 часа, раз в 3, 4, 7 дней.
Нормированная подача воды 4 л на растение.
Уход за 70 растениями.
Подземный монтаж.

Смотрите видео о товаре

Плюсы АкваДуся Набор капельного полива Start ЖКИ

настройки таймеров;
большое число обслуживаемых растений;
можно в будущем добавить капельницы;
малый требуемый подъем бочки.

Минусы АкваДуся Набор капельного полива Start ЖКИ

ценник;
не хватает показаний часов на дисплее;
комплектных шлангов мало, если хочется организовать полив длинной теплицы или сразу нескольких грядок.

Вывод. Комплект без натяжки можно считать комплексным решением для тех, кто хочет получить богатый урожай на участке, при этом уделяя минимум внимания поливу.

Несколько готовых решений

Сложно посоветовать конкретную оросительную систему. Современный рынок предлагает много уже готовых наборов. Каждый садовод должен определиться с покупкой, исходя из особенностей выращиваемых культур и микроклимата в теплице.

В основном в теплицах необходимо настроить систему увлажнения и хорошо бы уровень влажности держать под контролем.

Датчики температуры и влажности.
Таймер или контроллер, с функцией автоматического управления поливом.
Система фильтрации воды. Желательны дисковые сменные фильтры.
Протяженность готового комплекта трубопровода.

В готовых комплектах уже предусмотрены необходимые детали и инструкция по наладке и сборке системы. Поэтому его проще и быстрее подготовить к монтажу и к запуску в эксплуатацию.

Капельный полив для теплицы Gardena

Данная система автополива в теплице площадью до 24 м². Предназначена для капельного орошения.

капельницы производства Германия с автоматической регулировкой;
может одновременно проливать до 40 саженцев;
возможность установки таймера;

Без специальной подготовки пользователь может самостоятельно собрать эффективную систему.

Аквадуся

Система настроена на капельный полив. Производства ЧП «Лессервис», Беларусь. Надежная и простая в установке. Можно применять как в теплицах, так и на открытых грядках.

Весь комплект интересен для оборудования именно автополива, так как есть обширные возможности по настройке подачи воды. Контроллер может выполнять орошение с интервалами в 60, 80 и 120 минут постоянного орошения грядок. Капельницы надежно закрепляются в земле, не затрагивая корневую систему. Шланги устойчивы к зацветанию воды.

Плюсы:

Капельницами вода подается точно к корням растений.
Возможна организации полного цикла полива. От заполнения бочки до запуска системы для полива.
Специального отдельного подключения к водопроводу и электричеству не требуется.
Полив для теплицы прекращается автоматически.
Может проливаться одновременно до 70 кустов.
Капельницы погружаются на большую глубину.
Дозировка воды регулируется в широких пределах 1.5–4 л/час.

Минусы:

Замеченных нет.

Система автоматического полива теплицы своими руками

Капельный полив из бочки для теплицы: залог хорошего урожая на многие годы

Как сделать автополив в теплице из пластиковых труб своими руками

Капельный полив из бочки для теплицы: принцип работы системы
