Как сделать ручной окучиватель для картофеля своими руками?

Изготовление своими руками

Этапы работ следующие:

1. Регулировка. Лучше всего, чтобы самодельный окучник был многофункционального назначения. По этой причине стоит отнестись с большой ответственностью к функциям регулирования. Высота регулируется при помощи специального телескопического аппарата, расположенного в центральной части. В трубку с большим размером вставляется трубка меньшего диаметра, и она переходит в заднюю тягу. Благодаря этому окучник можно будет отрегулировать под размеры роста человека.

2. Контроль атакующего угла обеспечивается наклоном стойки в центре. Этот эффект можно получить за счет изменения разности угла между вертикальной станины и передней тяги.

Есть интересная статья о том, как применять металлический ксенон .

Если Вас интересует, как сделать стол для ручного фрезера, тогда подробнее об этом читайте в нашей статье .

3. Далее станина приводится в движение. Переднюю тягу нужно прикрепить шарниром к стойке в центральной части. Регулирование производится тарлепой.

4 Привариваем к стойке задние стойки и диски.

5. Затем прикрепляем переднюю тягу при помощи шарнирного механизма и длинного болта.

6. В итоге должна получиться задняя тяга в форме буквы «П» с шириной не более 50 см. Размер рукоятки в длину должен быть не меньше 20 см.

7. Далее в центральной части вилки следует приварить вертикальную трубку. За счет конца этой трубки вся конструкция вставляется в вертикальную тягу.

8. Для того чтобы была возможность регулирования высоты стойки, в верхней части следует просверлить проемы. Эти же отверстия следует сделать и в вертикальной вилке.

Не забудьте: перед тем как установить диски, их следует зачистить со всех краев. Если в качестве дисков выбрали крышки, то их также молотком следует согнуть: с одной стороны должен быть вогнутый вид, с другой — выпуклый.

Таким образом, мы завершили сборку окучника. Осталось опробовать ее на дачном участке. Ручной окучник — это удобный инструмент, который сможет намного облегчить труд при окучивании картошки. Возможно, некоторым покажется, что сделать своими руками этот инструмент достаточно трудно, но это далеко не так.

Самое главное — иметь чертежи и хорошую смекалку, тогда все получится. Кроме того, для самостоятельного изготовления не требуется дорогих инструментов — все можно найти у себя дома.

Ниже, мы предлагаем Вам посмотреть видео о том, как работать с ручным окучником для картофеля:

Как изготовить ручной садовый бур своими руками: видеоинструкция и чертежи изготовления

Как сделать прицеп для мотоблока своими руками: чертежи и рекомендации по сборке

Печь капельница на солярке своими руками: особенности конструкции, технология изготовления и видео-рекомендации по сборке

Окучник для мотоблока своими руками — чертежи видео

Необходимые материалы и инструменты

Для изготовления подобной самоделки необходимы следующие материалы:

холоднокатаная листовая сталь толщиной 2,5 мм;
стальной уголок 20×20×3 мм;
рыхлительная стрельчатая лапа от культиватора либо диск от картофелекопалки, дисковой бороны;
стальная заготовка для стойки толщиной 10 мм и шириной 20-30 мм;
труба (круглая или профильная);
колесо от раскладного велосипеда, садовой тачки;
4 подшипника.

Из инструментов в процессе изготовления самодельного окучника понадобится:

сварочный аппарат;
болгарка;
дрель;
компрессор с пистолетом-краскопультом;
наждак;
тиски.

Из расходных материалов понадобятся отрезные диски по металлу, электроды, грунтовка и масляная краска, наждачная бумага, зачистная насадка на дрель, растворитель.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Окучивание картофеля

Как с помощью дискового окучивают картофель

Механизм действия ручных окучников достаточно примитивен. Два огородника должны взяться за устройство с двух сторон (спереди и сзади). Один упирается в ручку передней тяги и приводит окучник в движение, другой — вдавливает диски в грунт, надавливая на ручку задней тяги.

Диск проходит через почву, оставляя за собой заметный шлейф. С помощью такого устройства можно окучивать растения, находящиеся в непосредственной близости друг от друга. Но также можно регулировать расстояние между дисками, достаточно просто установить несколько дополнительных деталей.

Для чего необходимо

Если вы читаете это статью, то определенно знаете, что картофель нужно окучивать. Но зачем?

Сейчас мы все подробно объясним:

При рыхлении почвы воздух поступает к корням, благодаря этому они разрастаются значительно быстрее
Опять же, когда воздух поступает к корням, быстро образовываются картофельные клубни
Если окучивать картофель, то можно увеличить урожай на 20-30%

Также нужно следовать некоторым правилам:

Рыхлить нужно своевременно
Рыхлить нужно при пасмурной погоде. Самый оптимальный вариант — после дождя, поливных работ или утренней росы
Нельзя проводить окучивание картофеля во время жары, так как растение может просто-напросто сгореть

Как правило, используют мотыги, тяпки и грабли, их использование энергозатратно и продолжительно повремени. На фоне окучников вышеперечисленные инструменты просто меркнут.

Ручное окучивание очень энергозатратно и занимает много времениА самое главное — окучиватель можно изготовить своими руками.

Плюсы и минусы самодельных устройств

К списку достоинств самодельных устройств можно причислить:

доступность — так как сделать такой окучник может любой человек
— случаев, когда человек платил сам себе, не зарегистрировано
эффективность — как правило, самодельные устройства ни в чем не уступают рыночным аналогам, но это зависит от конструкции
поднятие самооценки — ведь лучше окучивать картофель в хорошем настроении

А вот к минусам можно причислить:

безопасность работы — но это зависит от того, насколько хорошо сконструирован окучник
качество — опять же, зависит от того, насколько хорошо сконструирован окучник

Окучник своими руками может сделать практически любой человек

Изготовление окучника «ёжик» своими руками

Сделать самостоятельно окучник-пропольник «ёжик» для мотоблока будет сложнее, чем окучиватель дискового или листерного типа. Поэтому перед началом изготовления стоит более тщательнее подготовиться, просмотрев несколько видео- и фото-инструкций различных «самоделок».

Сначала из листовой стали толщиной 5-8 мм при помощи болгарки нужно вырезать 2 круга диаметром 27 см и 2 круга диаметром 6 см, кромку выровнять и хорошо зашкурить.
Определив центр больших дисков, вырезать в них круги меньшего диаметра (около 15-16 см), чтобы получились кольца. Для того, чтобы вырезать внутренние круги, понадобится плазморез или сверлильный станок. Кромку колец и получившихся средних дисков следует выровнять и зачистить. В малых дисках просверлить отверстие около 2 см, для этих целей подойдет дрель и коронка по металлу.
При помощи дрели и сверла по металлу необходимо просверлить отверстия для крепления шипов. В кольцах около 15 штук, в средних дисках – 10, в малых – 5. Далее болгаркой прорезать края дисков и колец до отверстий. Заготовки по форме должны напоминать шестеренки.
Теперь необходимо изготовить ступицы. Для этого подойдет стальная труба с диаметром сечения 25 мм и 4 подходящих по внутреннему диаметру трубы подшипника. Болгаркой отрезать 2 отрезка трубы, обточить кромку и внутреннюю поверхность с двух сторон, вставить подшипники.
Средние диски в центре расточить на токарном станке до диаметра ступиц. Диск должен насаживаться на ступицу плотно, но с возможностью снятия без дополнительных инструментов.
На токарном станке изготовить упорные втулки (пыльники), закрывающие подшипники. Две втулки должны подходить по диаметру к осям, а две – под болт на 10.
Сборку начинаем с оси, на нее надевается втулка, далее – подшипник, распорная втулка и подшипник со ступицей. Сверху ставится втулка с меньшим отверстием, и вся конструкция фиксируется болтом. Вторая ступица собирается аналогично.
Можно приступать к нарезке шипов длиной 6 см. Для них берется стальная проволока диаметром 12 мм, и нарезается под углом 45° с одного конца. Таких заготовок нужно такое количество, сколько вырезов под них подготовлено на дисках и кольцах будущего окучника. Обточить неровности срезанных кромок шипов на наждаке. Приварить их к дискам и кольцам.
Этап сборки «ежей» включает в себя установку на ступицы колец (с помощью шаблонов: втулки и приваренной к ней шайбой по внутреннему диаметру колец), средних и малых дисков

Следует обратить внимание на то, чтобы все шипы «смотрели» режущей кромкой в одну сторону, по ходу движения. Установленные детали фиксируются сваркой.
Из проволоки диаметром 12 мм изготовить распорные прутья и приварить к шипастым деталям, по 6 на каждый окучник

Шаблоны убрать, отрегулировать диски и все еще раз проварить сваркой. К свободному концу осей приварить крепежные втулки. Конструкцию покрасить для предотвращения коррозии.
Для полученных «ежей» будет использоваться рама от дискового окучника, под которую необходимо сделать кронштейны из прута диаметром 30 мм и самодельных втулок с отверстием под болт на 16. Прикрутить окучники болтами.

Зная принцип изготовления самодельных окучивателей, можно сделать вывод о том, какой окучник является лучшим в работе, а какой легче собрать. Технология применяется одна и та же, за исключением малых деталей для каждого вида окучивателя. От способа сборки и типа оборудования зависит настройка приспособления. Не покупая заводские плуги, а изготовив их своими руками, можно сэкономить денежные средства.

Какими окучниками для мотоблока вы пользуетесь для возделывания картофеля или других овощных культур?

Типы картофелеокучников

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

Предлагаем ознакомиться Лучшие модели ручной сажалки для чеснока как сделать своими руками и посадка мотоблоком

Достоинства устройства:

потребляет меньше энергии, по сравнению с дисковыми устройствами;
более простое по конструкции;
цена меньше, чем на дисковое устройство;
имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

Недостатки:

плохо работает на влажной и тяжёлой почве;
посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня

Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

Достоинства:

более качественное выполнение окучивания, гребни получаются ровнее и выше;
можно использовать при разной ширине междурядий;
позволяет выполнять окучивание по более тяжёлой почве.

Недостатки:

более высокая цена;
более высокое потребление топлива.

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

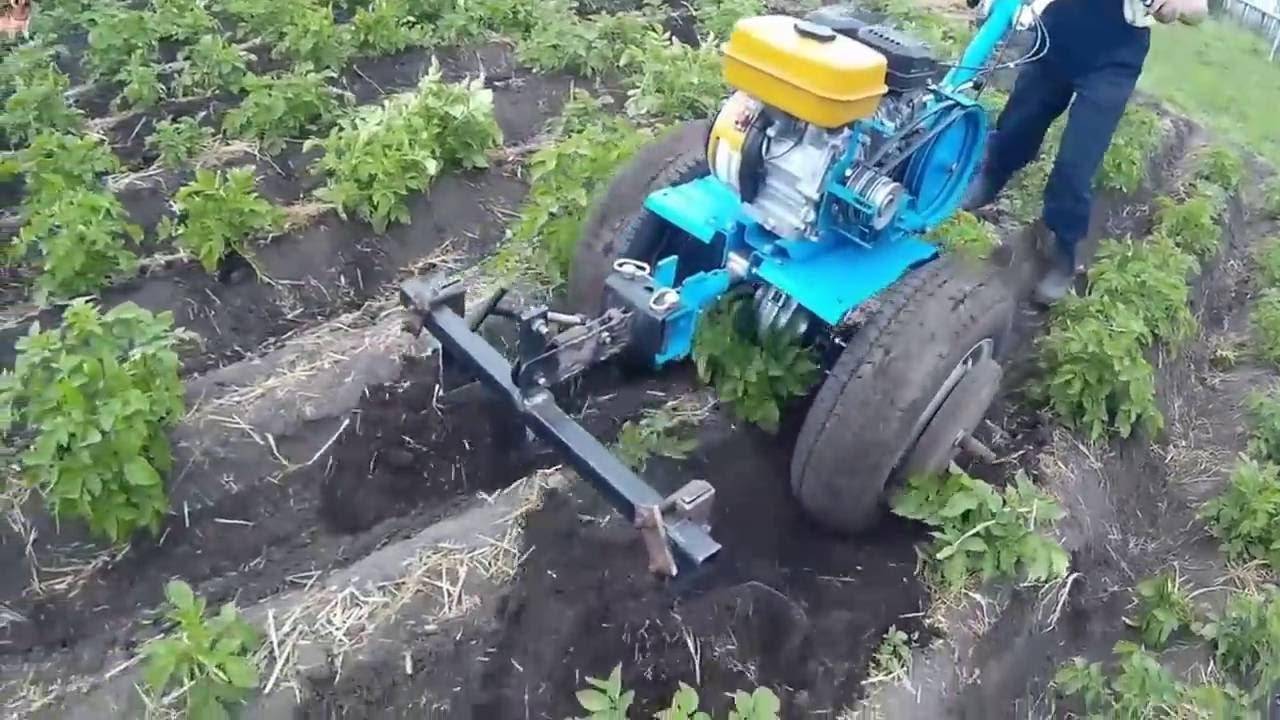

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

Как сделать инструмент своими руками

После того как была начерчена схема и подготовлены необходимые детали, приступают к сборке самодельного ручного окучника.

Изготовление вертикальной стойки

В первую очередь уделяют внимание стойке. Ее делают со сгибом, угол которого составляет 15 градусов

Расстояние должно составлять 40 см от конца трубы. К готовой стойке привариваются стальные пластины, это будет наконечник окучника.

Как бороться с черной ножкой на картофеле химическими и биологическими препаратами

Читать

Делаем переднюю и заднюю тягу

Передняя и задняя тяга изготавливается из труб. Вилки каждой из них должны иметь одинаковую ширину. На передней тяге длину ручек вилки делают около 55-60 см, это оптимальный размер для среднестатистического роста человека, который будет обрабатывать грядки.

Некоторые огородники оснащают переднюю тягу ремнем, который надевают на одно плечо, чтобы разгрузить руки.

Дувухотвальный плуг

Для изготовления двухотвального плуга понадобятся пластинки толщиной в 2 мм каждая. Этим пластинам придают форму полукруга. Подготовленные пластины приваривают к стойке, делая шов максимально ровным. Пластины обязательно отшлифовывают при помощи болгарки.

Подрезающий нож

После приваривания пластин следует из листа вырезать нож. Форма готового ножа должна напоминать наконечник стрелы. Нож хорошо затачивают под углом 45 градусов. Именно заточка под углом 45 градусов гарантирует долгий срок службы.

Следующий этап это приваривание наконечника на нижнюю часть стойки. Заключающий этап это шлифовка швов.

Материалы и инструменты для работы

Чтобы сделать окучник для картофеля своими руками, понадобятся чертежи и некоторые материалы, которые совсем несложно достать.

Лучше подготовить все необходимое заранее, чтобы как можно быстрее сделать ручной плуг и приступить к работе с ним.

Обязательно приобретите или возьмите напрокат болгарку и сварочный аппарат. Болгаркой нужно будет шлифовать неровные швы, а сварочный аппарат поможет максимально прочно соединить отдельные детали. Не забудьте о рукавицах и защитной маске, чтобы работать с такими инструментами было безопасно.
В качестве ручки плуга будет служить трубка, которая внутри пустая. Лучше отдать предпочтение водонапорной трубке диаметром примерно в 1 дюйм. Длина ее зависит от роста человека, который будет работать плугом. Практика показывает, что 1 м вполне достаточно. А вот для тяги понадобится трубка сечением около ¾ дюйма.
Чтобы трубы можно было сгибать и спаивать друг с другом, понадобится специальный аппарат. Но если такового нет, то вполне подойдет обыкновенная газовая горелка, над которой можно будет нагреть материал, а затем согнуть.
Очень хорошо, если получится раздобыть талреп. Это часть прекрасно соединяет переднюю тягу с вертикальной стойкой плуга. Но его можно заменить и куском стальной пластинки, на которой нужно просверлить предварительно несколько дырочек для того, чтобы можно было регулировать в последующем угол наклона окучника.
Для отвалов плуга понадобятся плотные куски листовой стали. Лучше всего отдать предпочтение стали, толщина которой около 2 мм. Более тонкие листы уже через некоторое время начнут гнуться, в результате придется переделывать весь окучник.

А теперь что касается непосредственно процесса сборки окучника для картофеля. Для начала необходимо внимательно изучить имеющиеся чертежи, где изображена схема грядиля без дисков (Рисунок 1). Если принцип соединения основных деталей плуга более или менее понятен, можно уже смело приступать непосредственно к самому процессу сборки.
